容曉暉科學家工作室最新Advanced Materials：表面殘堿轉變?yōu)楣虘B(tài)電解質的高性能鈉離子電池
來源：原創 | 2023年05月22日
近日，長三角物理研究中心容曉暉特聘研究員和胡勇勝研究員聯合鹽城工學院許寧教授為了解決鈉離子電池正極材料界面不穩定、高電壓結構不可逆的問題，提出了將表面殘堿轉變?yōu)楣虘B(tài)電解質的策略。在正極材料表面構建以NaMgPO4為主導的穩定界面膜，有效的減少了表面殘堿的含量，減弱表面副反應帶來的影響。通過XPS，HADDF-STEM，HR-STEM等測試證明了此策略的可行性。此材料在4.2 V高電壓階段展示出高度可逆的OP2相轉變，在充放電過程中保持結構的完整，提升高電壓循環穩定性。此策略還可以提升放電平均電壓和Na+擴散系數。利用此正極材料組裝全電池，在1.5-4.3 V電壓范圍內獲得157.3 mAh/g的高放電比容量，316 Wh/kg的高放電比能量密度（比能量密度計算基于正負極活性物質總質量）。在1.2C倍率下循環300周容量保持率為70%。
該工作以“Conversion of Surface Residual Alkali to Solid Electrolyte to Enable Na-ion Full Cells with Robust Interfaces”為題發表在國際頂級期刊Advanced Materials（IF: 32.086）上。中國科學院物理研究所與鹽城工學院聯合培養碩士研究生許偉良為本文第一作者。該工作得到了國家自然科學基金項目（52202333 (R. D.), 52002394 (X. R.), and 62175254 (Z. Z.))，和中國石油天然氣集團公司研究基金項目的支持。
二、正文
2.1研究背景：
鈉離子電池層狀氧化物類正極材料因其制備過程簡單，電壓窗口可調，成本較低得到大家的廣泛關注。其中O3-NaNi0.4Cu0.1Mn0.4Ti0.1O2 (NCMT)在2.4-4.3 V電壓范圍內可以獲得167 mAh/g的高放電比容量成為當下的研究熱點。此材料的制備方法簡單，可以直接在空氣中通過高溫煅燒形成，但高溫退火處理會使揮發出來的Na會與空氣中的H2O和CO2在材料表面重新沉積形成表面殘堿（Na2CO3/NaHCO3/NaOH），給此材料的界面帶來負面影響。除此之外，其在在4.0-4.3 V電壓范圍內出現的不可逆的未知相變導致其前幾周容量衰減嚴重。針對以上問題，我們利用NaMgPO4對O3-NaNi0.4Cu0.1Mn0.4Ti0.1O2 (NCMT)正極層狀氧化物進行界面的改性，減少表面殘堿對正極材料的影響，獲得高能量密度的正極材料NaMgPO4@ NaNi0.4Cu0.1Mn0.4Ti0.1O2 (NMP@NCMT-X，X表示不同摩爾比的Mg2+和PO43-)。為鈉離子電池技術的發展提供借鑒。
2.2 材料特征：

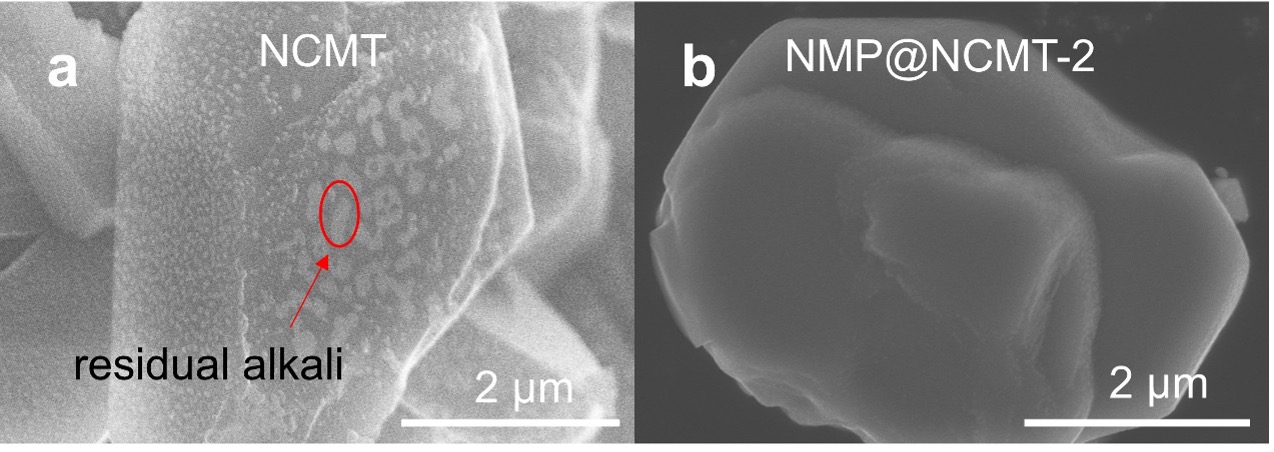

圖1. 材料包覆前后的SEM圖NCMT (a)和NMP@NCMT-2 (b)。
將高溫煅燒后沉積在表面的殘堿轉變成固態電解質NaMgPO4的策略，獲得了3.4 V高放電中值電壓，高可逆性相變，高一致性的充放電曲線，在全電池中獲得316 Wh/kg的高能量密度（基于正負極活性物質質量），在循環300周容量保持率為70%。該改性策略可以穩定正極材料界面，提升材料性能。

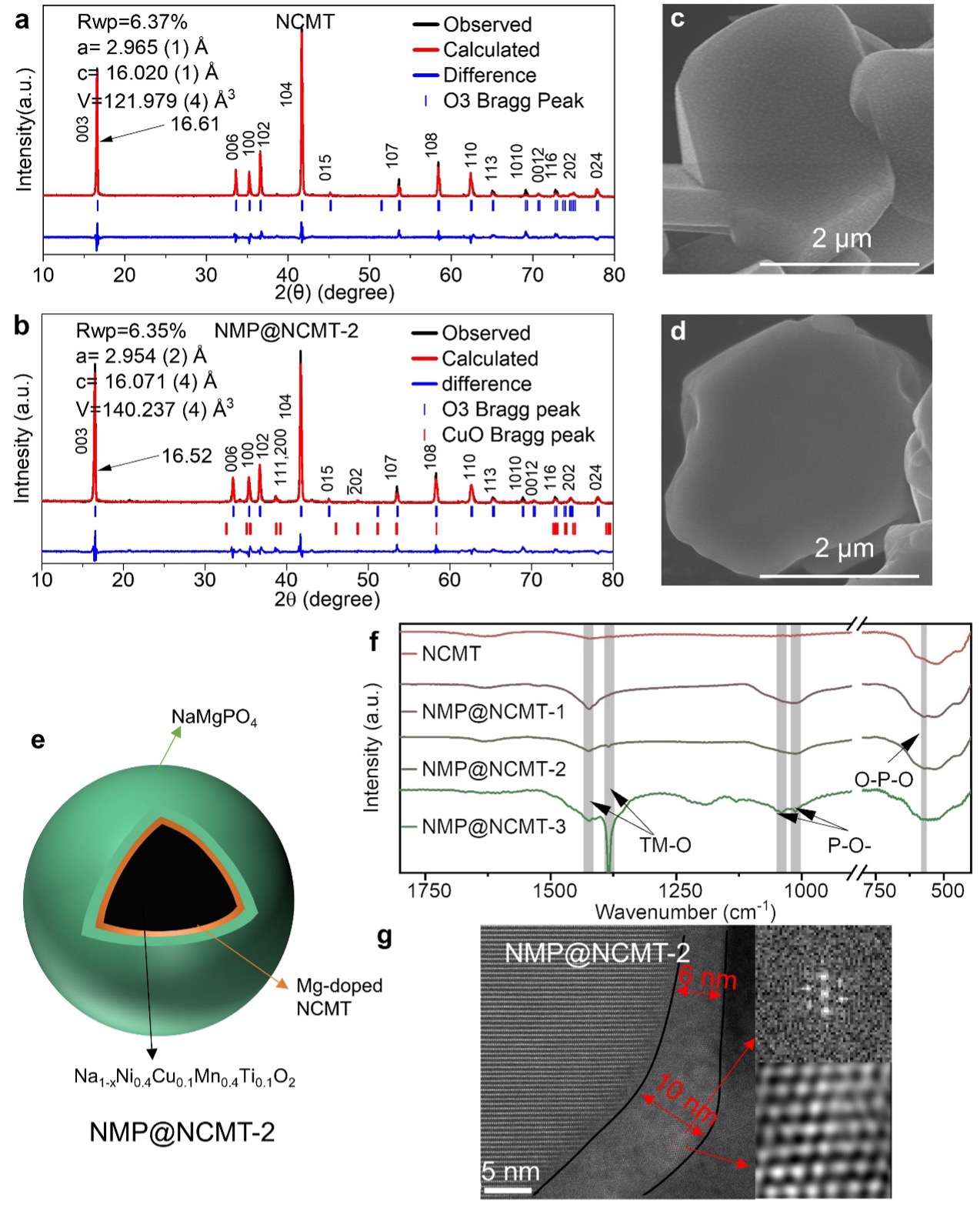

圖2. NCMT和NKP@NCMT-2的結構圖。NCMT的XRD精修圖譜和SEM圖，NMP@NCMT-2的XRD精修圖譜和SEM圖。NMP@NCMT-2的結構示意圖。(f)NCMT、NMP@NCMT-1、NMP@NCMT-2、NMP@NCMT-3的紅外光譜結果。(g) NMP@NCMT-2的HAADF-STEM圖。

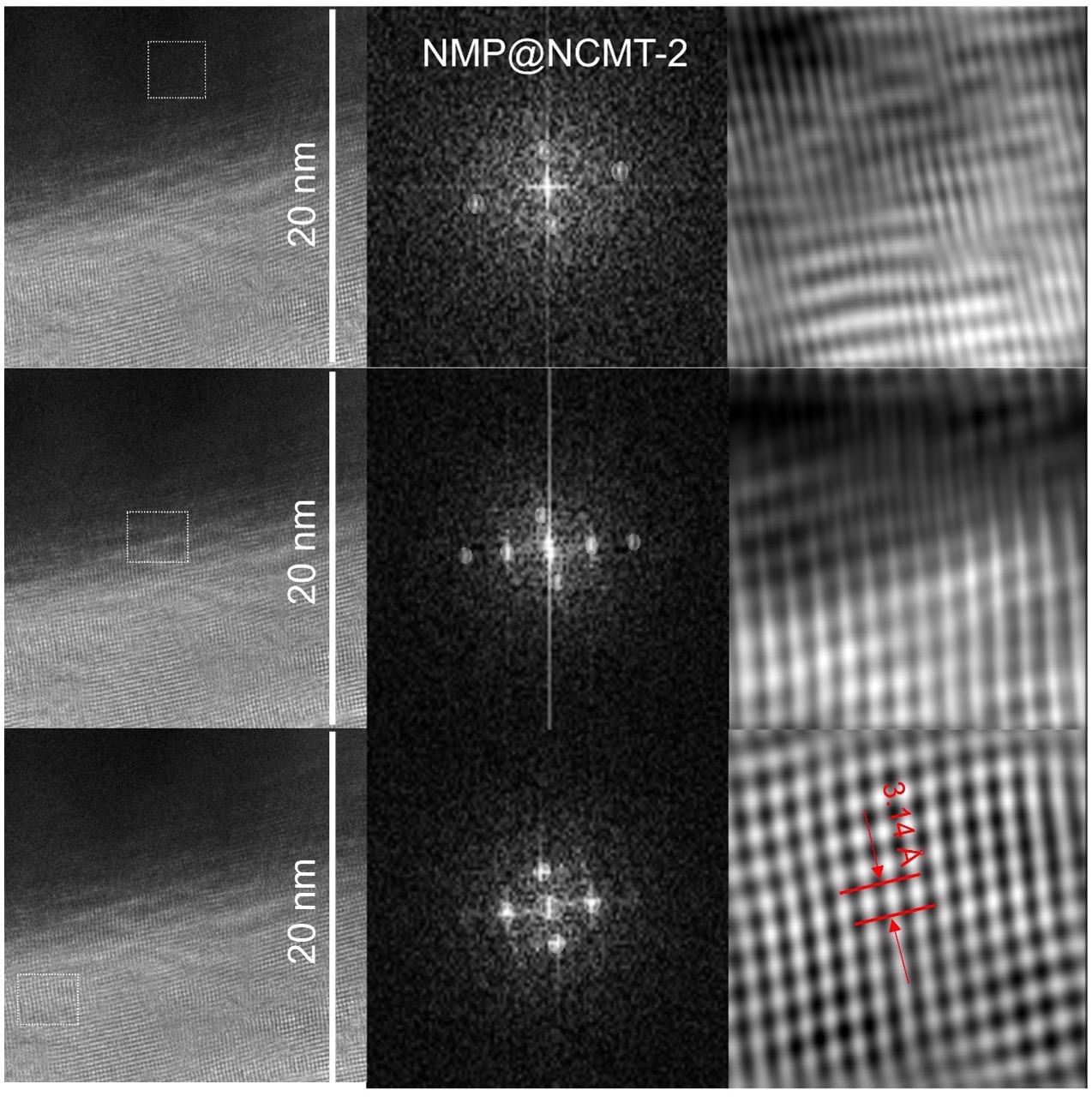

圖3. NMP@NCMT-2的不同區域高倍率透射電子顯微鏡圖像。
XRD精修證明材料保持原有的晶體結構，NCMT的SEM圖表面上密密麻麻的殘堿斑點消失，包覆后的界面更加光滑。利用紅外光譜證明表面P元素的存在， HADDF-STEM證明材料表面包覆層的存在。并通過高倍率透射電子顯微鏡圖像發現界面與體相的明顯分界。
2.3性能測試：

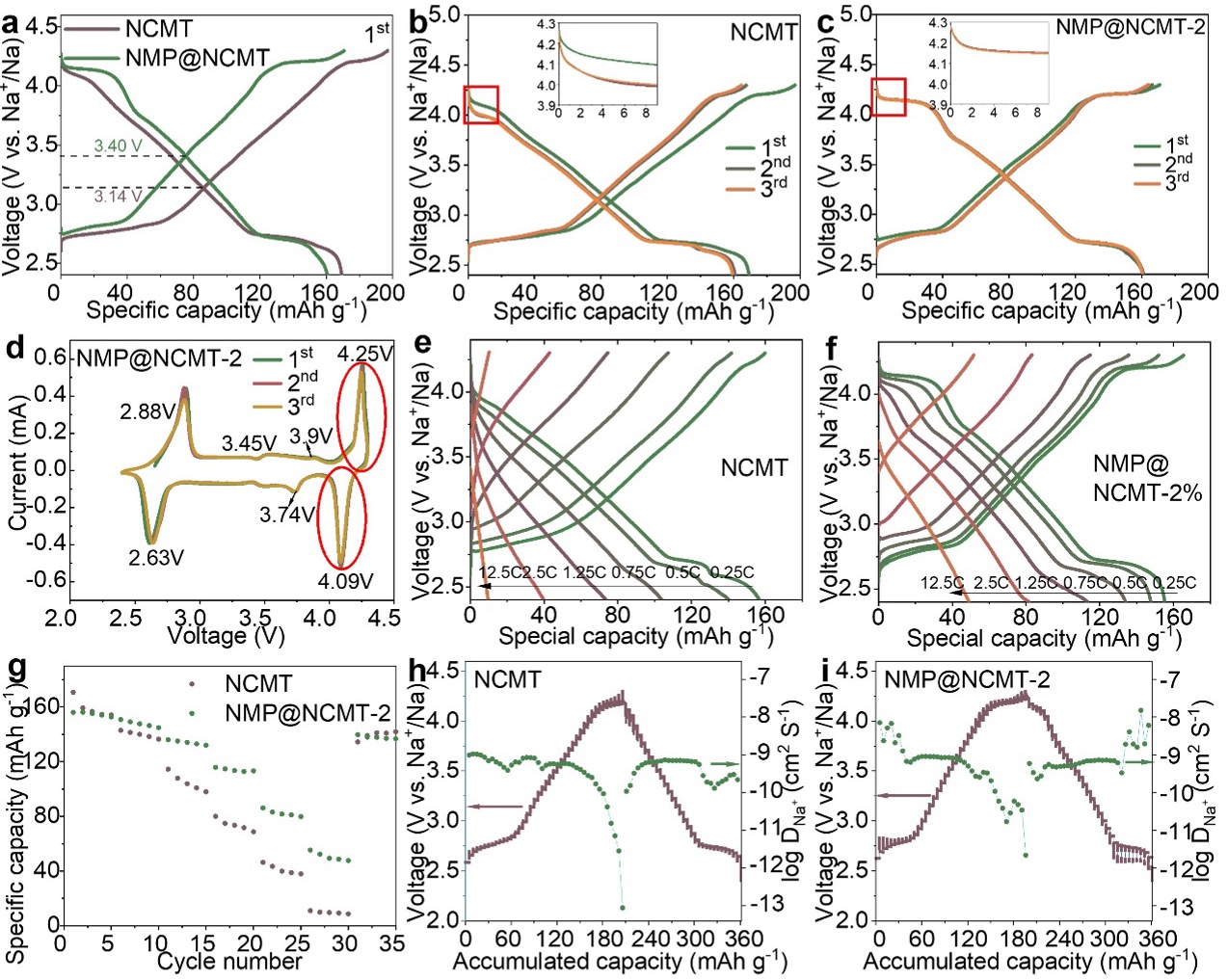

圖4. (a) NCMT和NMP@NCMT-2的初始恒電流充放電（GCD）曲線。(b) NCMT在前三周循環中的GCD曲線。(c) NMP@NCMT-2在前三周的GCD曲線。內部是紅框標示區域的放大圖。(d) NMP@NCMT-2的前三周的循環伏安法（CV）曲線；差異被紅色圈出。 (e) NCMT在不同倍率下（0.25C、0.5C、1.2C、2.5C、5C和12.5C）的GCD曲線。(f) NMP@NCMT-2在不同電倍率下的GCD曲線（0.25、0.5、1.2、2.5、5和12.5 C）。(g) NCMT和NMP@NCMT-2在2.4-4.3 V電壓范圍內的倍率性能。 NCMT (h)和NMP@NCMT-2 (i)恒電流間歇滴定技術（GITT）曲線。
高度一致性的充放電曲線，以及高電壓階段高度可逆的相轉變有效的提升了正極材料的性能。優良的導離子通道提升了材料的倍率性能和Na+擴散系數。
2.4界面與結構表征：

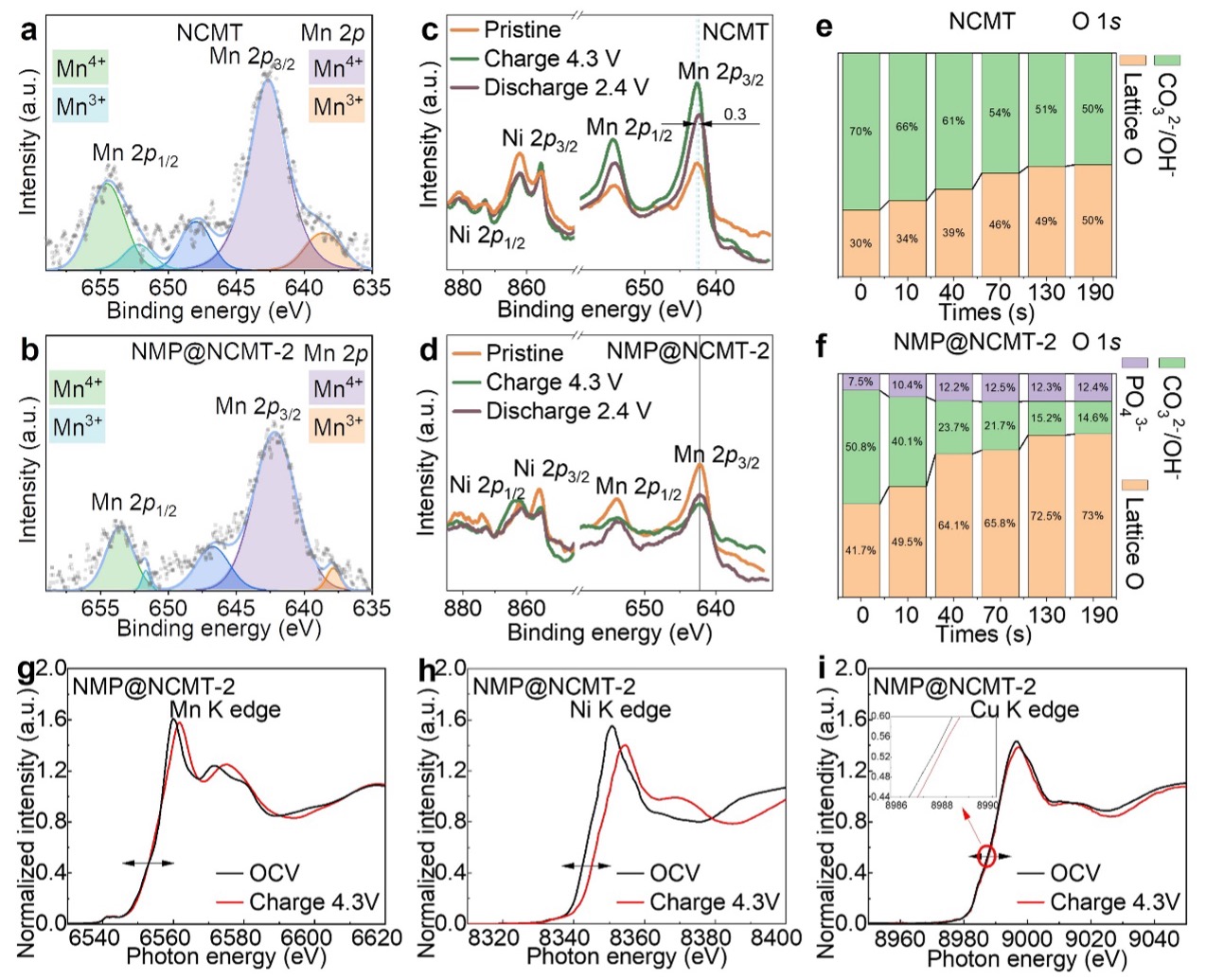

圖5. (a)NCMT的Mn 2p的X射線光電子能譜（XPS）圖。(b) NMP@NCMT-2的Mn 2p的XPS圖譜。(c) 充電到4.3V并放電到2.4V的NCMT電極的Ni 2p和Mn 2p峰的XPS圖譜。 (e) NCMT的表面殘余堿和晶格O變化的比率是蝕刻時間的函數。(f) NMP@NCMT-2的表面殘留堿的比率和晶格O的變化作為蝕刻時間的一個函數。NMP@NCMT-2的Mn K-邊緣、（h）Ni K-邊緣和Cu K-邊緣的X射線吸收精細結構光譜圖。
通過XPS分析表面Mn元素價態。表面四價錳增加，三價錳減少有利于抑制因三價錳帶來的過渡金屬溶解和J-T效應的影響。NMP@NCMT-2充放電前后的Mn 2p軌道峰位不變，表面Mn的平均價態保持穩定證明材料界面穩定。XPS深度刻蝕對表面殘堿含量進行測量，表面殘堿量由50%下降至14.6%。

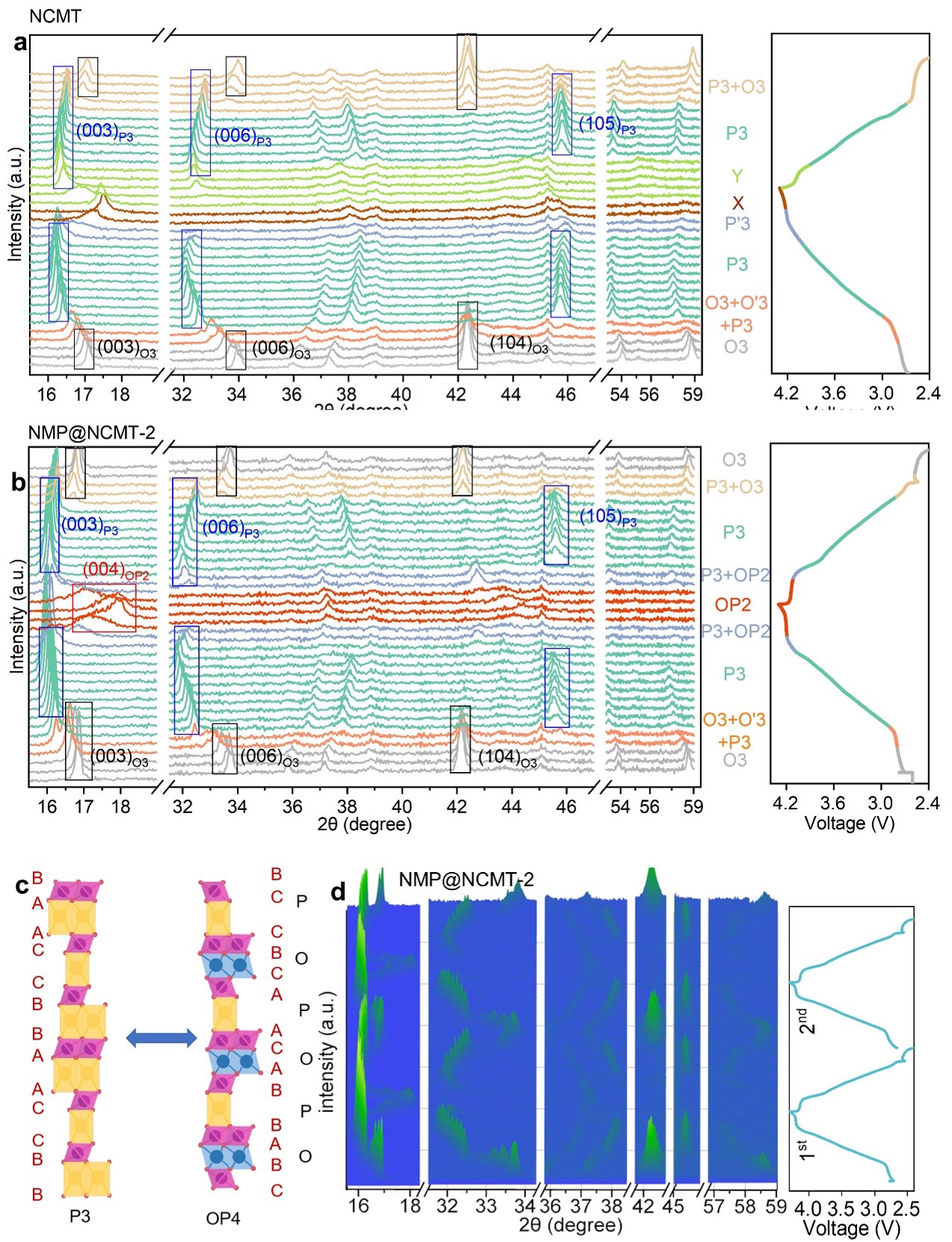

圖6. (a) NCMT和NMP-NCMT-2的原位XRD圖。右邊的子板顯示了相應的GCD圖譜。(c) 從(001)方向觀察到P3到OP2相的轉變圖。黃色多面體層是Na層，紫色多面體層是過渡金屬層。紅色的球體代表氧，相變層的間距變化沒有被考慮。(d) NMP@NCMT-2在最初兩個循環中的原位XRD數據的全范圍等高線圖。右邊的子板顯示了相應的GCD曲線。
通過原位XRD監測材料在充放電過程中結構的演變。NCMT經歷了O3→O3+O'3+P3 →P3→P'3→X→Y→P3→P3+O3的相轉變，其中在4.2 V高電壓階段出現了X，Y的不可逆相變，并且放電至2.4 V未回歸至O3相結構。NMP@NCMT-2經歷了O3→O3+O'3+P3→P3→P3+OP2→OP2→P+OP2→P3→P3+O3→O3的相轉變，其中4.2 V高電壓階段的相位高度可逆的OP2相，在后續的循環中保持高度可逆。
2.5全電池性能：

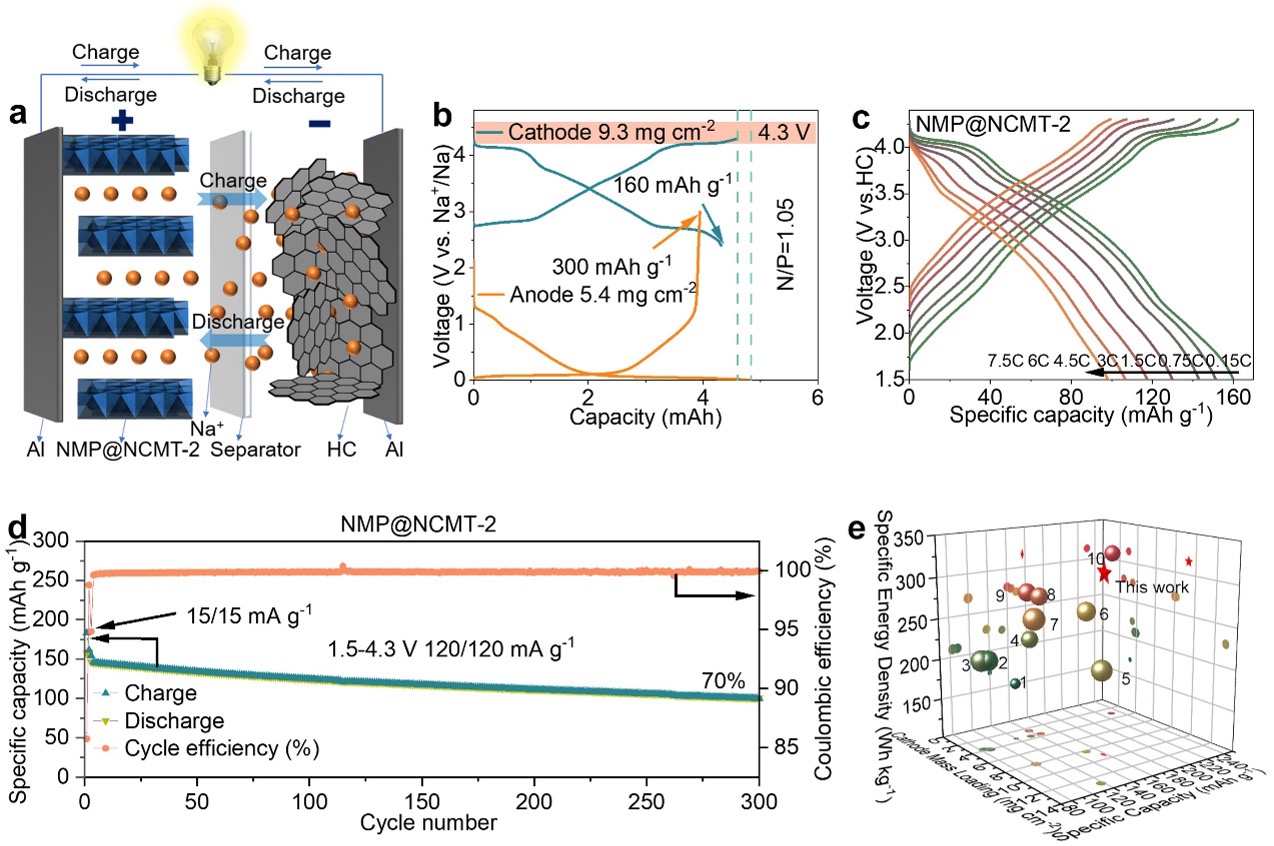

圖7. (a) NMP@NCMT-2//HC全電池的示意圖。(b) NMP@NCMT-2和硬碳（HC）的GCD曲線，電極（負極和正極）的容量比為1.05：1。(c) 全電池在不同電流密度下的GCD曲線。(d) 全電池在1.2電流密度下的循環性能。 (e) NMP@NCMT-2//HC和其他鈉離子電池正極材料全電池電化學性能比較。（形狀的大小與循環穩定性成正比）。
對NMP@NCMT-2進行全電池組裝，相比較現階段的其他鈉離子層狀氧化物正極材料中，此材料全電池具備以下五個優點：1. 擁有9 mg以上的高負載量；2.157.3 mAh/g的高放電比容量，316 Wh/Kg高比能量密度 (比能量密度基于正負極總質量)；3.在1.5-4.3 V高電壓窗口循環；4. 3.32 V高放電平均電壓；5.循環300周容量保持率70%；
結論：
該研究提出了一種變廢為寶的策略，即將表面殘留的堿轉化為固體電解質，以改善NIB中正極材料的界面。該策略構建了一個特殊的離子傳導通道，促進了Na+的傳輸，減少了TMs的溶解并抑制了Mn3+的J-T效應，提高了結構穩定性。在高電壓區間得到高可逆的P3-OP2相轉變。NMP@NCMT-2全電池提供了157.3 mAh/g的高放電比容量，在4.3 V截止電壓下具有卓越的穩定性。這個改性策略可以拓寬關于改進接口的視野，提高其在先進的高能NIB系統中的適用性。
